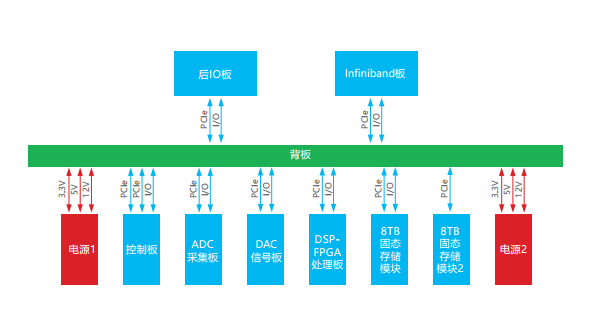

該平臺基于VPX計算機體系，采用風冷和導冷兼容的結構設計，基于PCIe總線互聯的VPX背板和標準尺寸的6U VPX板卡，包括電源板、主板、ADC采集板、DAC信號板、DSP-FPGA信號處理板、兩塊8TB存儲板以及后IO板。從功能邏輯上形成了基帶信號處理單元和射頻單元、存儲單元三部分，其中基帶信號處理單元完成全系統的控制、模擬發射信號產生、跳頻信號接收處理等功能。射頻單元主要完成跳頻信號產生、 上變頻、 定頻信號源產生、信號接收放大、下變頻等功能，存儲單元完成數據的采集存儲以及網絡傳輸。該設備可作為雷達、通信、聲納、導引頭等多種系統的測試平臺。該設備成功應用于某單位通信系統測試項目，該單位專注于軍用電子信息設備科研開發、是國內軍用加固計算機， 嵌入式圖形處理設備的重要制造商，其多款產品已列裝部隊。該平臺在用戶使用中，完成了通信系統信號發生、接收及處理，在存儲容量、傳輸速度、集成度、工作溫度、功耗控制等方面滿足了用戶的訂制化需求。
-6U VPX x86主板 -PCIe2.0總線架構
-兩片ADSP-TS201S DSP -2片 XC7K355T FPGA
-1GB DDR2 SDRAM -4通道14bit 1GHz DAC
-8通道12bit 500MSPS ADC -VPX存儲卡容量8TB
-導冷、風冷兼容式設計 -10GbE網絡離線數據傳輸，有效帶寬1GB/s
-支持實驗室、地面、車載工作環境
